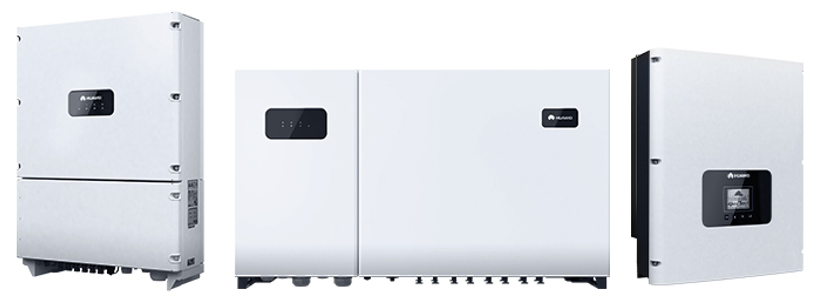

華為SUN2000組串式光伏逆變器技術參數

文章出處：責任編輯：查看手機網址

掃一掃!

掃一掃!

人氣：-發表時間：2016-07-29 13:48【大中小】

一、華為SUN2000組串式光伏逆變器產品定位：

華為SUN2000系列產品定位為三相組串式光伏并網逆變器，主要功能是將光伏組串產生的直流電轉換成交流電并饋入電網。

SUN2000系列組串式逆變器采用三電平電路拓?fù)?，最高效?9%，在商用產品中業界領先。最多可達4路MPPT，為屋頂電站設計最大程度的靈活性，顯著提高系統發電量；標配交直流防雷模塊、自然散熱等一系列獨特設計，有效提升產品可靠性；其噪音≤29db，相當于圖書館環境，打造極為安靜的使用體驗。

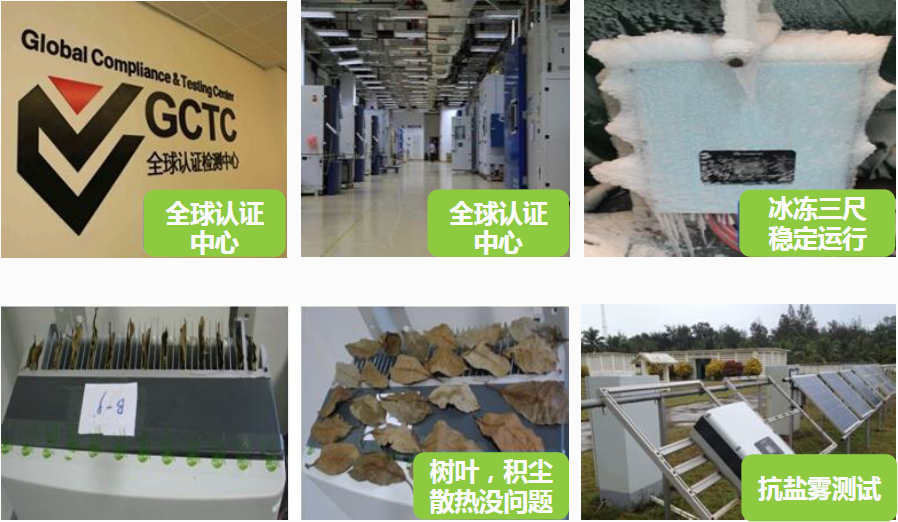

該系列產品符合中國金太陽認證、歐盟CE、意大利ENEL-GUIDA和CEI O-21認證以及德國BDEW中壓電網指令和VDE AR N4106低壓電網指令。可用于屋頂和地面電站以及BIPY、BAPV等多種應用場景，系統裝機容量范圍從8KW到兆瓦級規模，并可在高溫高濕、寒冷干燥等惡劣的環境下長期運行。

二、華為SUN2000組串式光伏逆變器型號分類：

380V低壓并網逆變器：

型號名稱：SUN2000-8KTL、SUN2000-12KTL、SUN2000-17KTL、SUN2000-33KTL

對應功率：8kW、12kW、17kW、33kW

升至10KV并網逆變器：

型號名稱：SUN2000-40KTL、SUN2000-50KTL

對應功率：40kW、50kW

三、華為SUN2000組串式光伏逆變器詳細參數表：

型號名稱	SUN2000 -8KTL	SUN2000- 12KTL	SUN2000- 17KTL	SUN2000- 33KTL	SUN2000- 40KTL	SUN2000- 50KTL
效率
最高效率	98.50%	98.50%	98.60%	98.60%	98.80%	99%
輸入
最大輸入功率	9100W	13700W	19200W	33800W	40800W	51500W
最大輸入電壓	1000V	1000V	1000V	1000V	1000V	1100V
最大輸入電流	36A	36A	54A	69A	69A	22A
每路MPPT 最大短路電流	25A	25A	25A	25A	25A	30A
最低工作電壓	200V	200V	200V	200V	200V	200V
滿載MPP 電壓范圍	320V-800V	380V-800V	400V-800V	480V-850V	580V-850V	200V~1000V
額定輸入電壓	620V	620V	620V	620V	680V	720V
最大輸入路數	4	4	6	6	6	8
MPPT數量	2	2	3	3	3	4
輸出
額定功率	8000W	12000W	17000W	30000W	36000W	46000W
額定輸出電壓	380V	380V	380V	380V	480V	480V
輸出電壓頻率	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz	50Hz
最大輸出電流	12.8A	19.2A	27.2A	48A	48A	60.8A
保護
防孤島保護	支持	支持	支持	支持	支持	支持
直流浪涌保護	類型Ⅱ	類型Ⅱ	類型Ⅱ	類型Ⅱ	類型Ⅱ	類型Ⅱ
交流浪涌保護	類型Ⅱ	類型Ⅱ	類型Ⅱ	類型Ⅱ	類型Ⅱ	類型Ⅱ
通訊
RS485	支持	支持	支持	支持	支持	支持
USB	支持	支持	支持	支持	支持	支持
PLC	無	無	無	支持	支持	支持
常規參數
尺寸（寬高厚）	520×610× 255mm	520×610× 255mm	520×610× 255mm	550×770× 270mm	550×770× 270mm	930×550× 260mm
重量	40kg	40kg	48kg	50kg	50kg	55kg
防護等級	IP65	IP65	IP65	IP65	IP65	IP65
質保	5年	5年	5年	5年	5年	5年
